「ブラベー格子って何？」「結晶構造の勉強で出てきたけど、14種類もあって覚えられない…」
実は、あなたの身の回りにある塩、ダイヤモンド、雪の結晶まで、すべての結晶は「ブラベー格子」という14種類のパターンのどれかに分類されるんです。
19世紀のフランスの科学者オーギュスト・ブラベーが発見したこの法則は、3次元空間で原子が規則正しく並ぶパターンは、たった14種類しかないことを証明しました。
この記事では、難しそうなブラベー格子を、身近な例えで分かりやすく解説します。読み終わる頃には、結晶の美しい世界が見えてくるはずです！
ブラベー格子とは？基本から理解しよう
そもそも結晶って何？
結晶とは、原子や分子が規則正しく並んだ固体のことです。
身近な結晶の例：
- 食塩：ナトリウムと塩素が交互に並ぶ
- 氷：水分子が六角形に並ぶ
- ダイヤモンド：炭素原子が立体的に並ぶ
- 水晶：ケイ素と酸素が螺旋状に並ぶ
この「規則正しい並び方」のパターンを分類したのがブラベー格子なんです。
ブラベー格子の定義
ブラベー格子とは、3次元空間を同じ形の箱（単位格子）で隙間なく埋め尽くせる14種類のパターンのことです。
簡単に言うと：
- レンガを積み上げるような感じ
- どの方向から見ても規則的
- 無限に続けられるパターン
なぜ14種類だけ？
「もっとたくさんありそうなのに、なぜ14種類？」と思いますよね。
実は、3次元空間で以下の条件を満たすパターンを全て調べると、数学的に14種類しか存在しないことが証明されているんです。
条件：
- 並進対称性がある（ずらしても同じパターン）
- 空間を隙間なく埋められる
- 点群対称性と矛盾しない
7つの結晶系と14のブラベー格子
結晶系とは？
14種類のブラベー格子は、まず7つの結晶系に分類されます。これは単位格子の「形」による分類です。
7つの結晶系：
- 立方晶系（サイコロ型）
- 正方晶系（縦長の箱型）
- 斜方晶系（直方体型）
- 六方晶系（六角柱型）
- 三方晶系（ひし形型）
- 単斜晶系（斜めの箱型）
- 三斜晶系（全部バラバラ型）
14種類の詳細リスト
それぞれの結晶系の中に、原子の配置パターンがあります。
| 結晶系 | ブラベー格子の種類 | 記号 | 特徴 |
|---|---|---|---|
| 立方晶系 | 単純立方格子 | P | 立方体の頂点のみ |
| 体心立方格子 | I | 立方体の中心にも原子 | |
| 面心立方格子 | F | 各面の中心にも原子 | |
| 正方晶系 | 単純正方格子 | P | 縦長の箱の頂点のみ |
| 体心正方格子 | I | 中心にも原子 | |
| 斜方晶系 | 単純斜方格子 | P | 直方体の頂点のみ |
| 体心斜方格子 | I | 中心にも原子 | |
| 底心斜方格子 | C | 上下面の中心に原子 | |
| 面心斜方格子 | F | 全面の中心に原子 | |
| 六方晶系 | 単純六方格子 | P | 六角柱の形 |
| 三方晶系 | 菱面体格子 | R | ひし形の箱 |
| 単斜晶系 | 単純単斜格子 | P | 斜めの箱の頂点 |
| 底心単斜格子 | C | 上下面の中心にも | |
| 三斜晶系 | 単純三斜格子 | P | 全部の角度が違う |
代表的な5つの格子を詳しく解説
1. 単純立方格子（Simple Cubic）
特徴：
- 最もシンプルな構造
- サイコロの頂点8つに原子がある
- 実は自然界では珍しい
実例：
- ポロニウム（Po）
- 一部の人工結晶
身近な例え： ジャングルジムの交点を想像してください。縦・横・高さ方向に等間隔で点が並んでいます。
2. 体心立方格子（BCC: Body-Centered Cubic）
特徴：
- 立方体の中心にも原子がある
- 合計2個の原子を含む
- 金属に多い構造
実例：
- 鉄（室温）
- クロム
- タングステン
なぜ安定？ 中心の原子が周りの8個の原子と結合することで、より強固な構造になります。
3. 面心立方格子（FCC: Face-Centered Cubic）
特徴：
- 立方体の6面すべての中心に原子
- 最密充填構造の一つ
- 合計4個の原子を含む
実例：
- 金
- 銀
- 銅
- アルミニウム
- ダイヤモンド（炭素）
特別な性質： 原子が最も効率よく詰まっているので、延性・展性に優れています。だから金箔は薄く伸ばせるんです！
4. 六方最密格子（HCP: Hexagonal Close-Packed）
特徴：
- 六角形の層が積み重なった構造
- 面心立方格子と同じく最密充填
- ABAABABパターンで積層
実例：
- マグネシウム
- 亜鉛
- チタン
- 氷（雪の結晶）
雪の結晶が六角形な理由： 水分子が六方晶系で結晶化するため、美しい六角形の雪の結晶ができるんです。
5. 単純単斜格子（Simple Monoclinic）
特徴：
- 1つの角度だけが90度でない
- 対称性が低い
- 有機物に多い
実例：
- 石膏
- 多くの有機結晶
- 一部の鉱物
身近な物質とブラベー格子
日常生活で出会う結晶構造
食卓編：
| 物質 | ブラベー格子 | 特徴 |
|---|---|---|

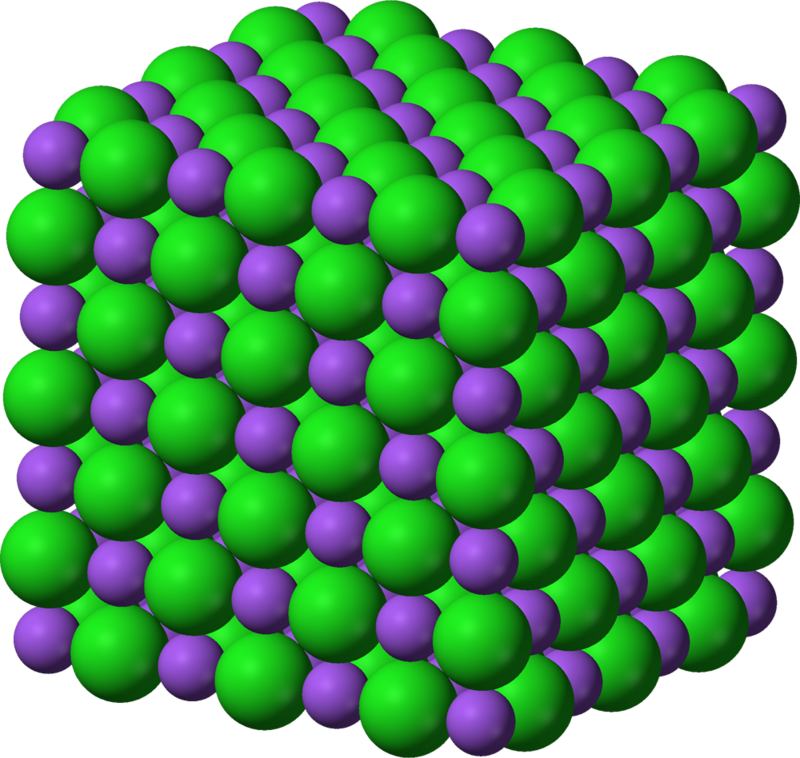

| 食塩（NaCl） | 面心立方格子 | ナトリウムと塩素が交互 |
| 砂糖 | 単斜晶系 | 複雑な有機分子 |
| 氷 | 六方晶系 | 六角形の美しい結晶 |
アクセサリー編：
| 物質 | ブラベー格子 | 特徴 |
|---|---|---|
| ダイヤモンド | 面心立方格子 | 炭素の強固な結合 |
| 金 | 面心立方格子 | 展性・延性が高い |
| 銀 | 面心立方格子 | 電気伝導性が最高 |
工業材料編：
| 物質 | ブラベー格子 | 特徴 |
|---|---|---|
| 鉄 | 体心立方格子 | 室温での構造 |
| アルミニウム | 面心立方格子 | 軽くて加工しやすい |
| チタン | 六方最密格子 | 軽くて強い |
温度で変わる結晶構造
面白いことに、同じ物質でも温度によってブラベー格子が変わることがあります！
鉄の変化：
- 室温：体心立方格子（α鉄）
- 912℃以上：面心立方格子（γ鉄）
- 1394℃以上：再び体心立方格子（δ鉄）
この性質を利用して、鉄を熱処理することで硬さを調整できるんです。刀鍛冶の技術もこれを応用しています！
ブラベー格子の見分け方と特徴
対称性で見分ける
結晶を見分ける最大のポイントは対称性です。
チェックポイント：
- 回転対称性：何度回転させると元に戻る？
- 立方晶：90度（4回対称）
- 六方晶：60度（6回対称）
- 三方晶：120度（3回対称）
- 鏡映対称性：鏡に映したような対称面はいくつ？
- 立方晶：9個
- 正方晶：5個
- 三斜晶：0個
- 格子定数：辺の長さと角度の関係
- a = b = c、α = β = γ = 90° → 立方晶
- a = b ≠ c、α = β = γ = 90° → 正方晶
- a ≠ b ≠ c、α ≠ β ≠ γ ≠ 90° → 三斜晶
X線回折で構造を調べる
実際の結晶構造は、X線回折という方法で調べます。
原理：
- X線を結晶に当てる
- 原子で散乱されたX線が干渉
- 特定の角度で強め合う（ブラッグの法則）
- パターンから構造を逆算
この技術のおかげで、DNAの二重らせん構造も発見されたんです！
ブラベー格子が重要な理由
1. 材料の性質を決める
結晶構造は物質の性質を大きく左右します。
例：炭素の違い
- ダイヤモンド（面心立方格子）：地球上で最も硬い
- グラファイト（六方晶系の層状）：柔らかく、鉛筆の芯に使用
- 同じ炭素なのに、並び方で性質が全然違う！
2. 新材料の開発
ブラベー格子の知識は、新しい材料開発に欠かせません。
応用例：
- 半導体：シリコンの結晶構造を制御
- 超伝導体：特殊な結晶構造で電気抵抗ゼロ
- 形状記憶合金：温度で結晶構造が変化
3. 物性の予測
結晶構造が分かれば、その物質の性質をある程度予測できます。
予測できること：
- 硬さ、強度
- 電気伝導性
- 熱伝導性
- 光学特性
最新の研究と未来への応用
準結晶の発見
2011年のノーベル化学賞は、準結晶の発見に与えられました。
準結晶とは：
- ブラベー格子には当てはまらない
- でも規則的な構造を持つ
- 5回対称性など、通常の結晶では不可能な対称性
この発見により、「結晶＝ブラベー格子」という常識が覆されました！
ナノテクノロジーへの応用
カーボンナノチューブ
- グラファイトを筒状に丸めた構造
- 鉄の100倍の強度
- 宇宙エレベーターの素材候補
グラフェン
- 炭素原子1層の六角格子
- 2010年ノーベル物理学賞
- 次世代の電子デバイス材料
人工結晶の設計
コンピュータシミュレーションで、自然界にない結晶構造を設計できるようになりました。
期待される応用：
- より軽くて強い材料
- 高効率な太陽電池
- 量子コンピュータの素材
よくある質問
Q1：なぜブラベーさんの名前がついているの？
A：1848年にフランスの物理学者オーギュスト・ブラベーが、3次元の結晶格子を数学的に分類し、14種類しかないことを証明したからです。実は彼、もともと海軍士官だったんですよ！
Q2：15個目のブラベー格子は見つからないの？
A：数学的に14種類しか存在しないことが証明されています。これ以上増えることはありません。ただし、準結晶のような「ブラベー格子以外の規則的構造」は存在します。
Q3：ブラベー格子を勉強する意味は？
A：材料科学、化学、物理学、地質学など、多くの分野で基礎となる知識です。新素材開発、半導体設計、創薬など、現代技術の根幹を支えています。
Q4：実際に結晶を見ることはできる？
A：できます！食塩の結晶を虫眼鏡で見ると立方体が見えますし、雪の結晶は肉眼でも六角形が分かります。鉱物博物館に行けば、様々な結晶を観察できますよ。
まとめ
ブラベー格子は、一見難しそうに見えて、実は私たちの身の回りにあふれている自然の秩序なんです。
押さえておくべき3つのポイント：
- 3次元の結晶構造は14種類のパターンに分類される
- 同じ元素でも結晶構造が違うと性質が全く変わる（ダイヤモンドとグラファイト）
- 温度や圧力で結晶構造は変化する（鉄の熱処理など）
塩の結晶、雪の結晶、ダイヤモンドの輝き…これらすべてがブラベー格子という美しい法則に従っています。
次に塩や砂糖を見たとき、雪が降ったとき、ちょっとだけ「これもブラベー格子なんだな」と思い出してみてください。きっと、世界が少し違って見えるはずです。
自然界の美しい秩序、それがブラベー格子なのです！
